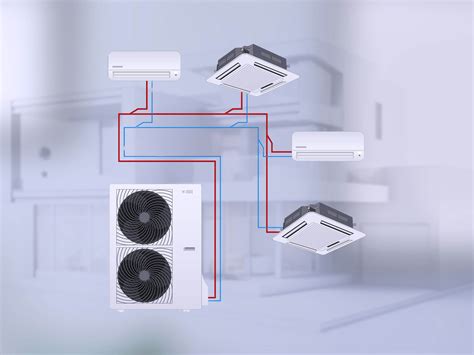

Montaż standardowej klimatyzacji typu split i multisplit zawsze będzie wiązał się z koniecznością zainstalowania jednostki zewnętrznej. W tym artykule wyjaśniamy wszystkie kluczowe kwestie związane z jej działaniem, montażem i zastosowaniem.
Budowa i zasada działania jednostki zewnętrznej
Jednostka zewnętrzna w klimatyzatorach typu split pełni niezwykle ważną funkcję wymiany gorącego powietrza na chłodniejsze. Za kolejne elementy procesu odpowiada jednostka zewnętrzna, której serce stanowi sprężarka, zawór rozprężny oraz skraplacz.
Przetransportowany z jednostki wewnętrznej poprzez miedziane rury czynnik trafia do sprężarki, która zwiększa jego temperaturę i ciśnienie, a następnie do skraplacza, zmieniającego jego stan skupienia na ciekły i oddającego ciepło na zewnątrz poprzez wentylator.

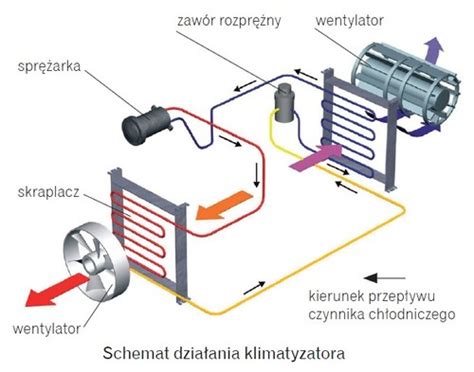

Klimatyzacja działa w trybie cyklicznym. W instalacji przepływa czynnik chłodniczy (roboczy), który cały czas zmienia swój stan skupienia. W pierwszym etapie, jako gaz trafia on do sprężarki, gdzie podniesione zostaje jego ciśnienie oraz temperatura (do wartości od 60 do 100oC). Stamtąd jest transportowany do skraplacza. Czynnik będący w tym momencie gorącą, sprężoną parą oddaje ciepło na zewnątrz i zmienia się w przechłodzoną ciecz. W tej postaci przechodzi przez zawór rozprężny, gdzie jego ciśnienie ulega obniżeniu. Również temperatura spada poniżej tej panującej w pomieszczeniu, które ma zostać schłodzone. Czynnik roboczy staje się zimną, rozprężoną cieczą i jest transportowany do parownika. Tutaj poprzez parowanie pochłaniane jest ciepło ze znajdującego się w pomieszczeniu powietrza, które w ten sposób staje się chłodniejsze. Dzięki zaabsorbowanej energii cieplnej czynnik ponownie zmienia się w gaz. W tej postaci płynie do sprężarki, rozpoczynając kolejny cykl.
Z czego składa się jednostka zewnętrzna klimatyzatora? Mówiąc w skrócie, to: skraplacz, sprężarka i zawór rozprężny, czyli elementy, które można uznać za najgłośniejsze. Oprócz tego znajduje się w niej także drugi wentylator powietrza. Dodajmy, że w wyniku sprężania czynnika chłodniczego, ciepło jest oddawane wentylatorem do zewnątrz.
Gdzie zamontować jednostkę zewnętrzną?
Zakładając teoretycznie montaż obu jednostek wewnątrz, taki system straciłby jakikolwiek sens - pobrane powietrze zostałoby bowiem zwrócone z powrotem, wykluczając możliwość obniżenia temperatury czynnika chłodniczego oraz odprowadzenia skroplin. To, gdzie można umieścić jednostkę zewnętrzną klimatyzatora, jest kolejną istotną informacją, którą warto poznać.
Na samym wstępie warto wskazać, żeby ten element znajdował się z dala od: innych źródeł ciepła, pary i gazów łatwopalnych, wysokiego poziomu kurzu, wyeksponowanych miejsc narażonych na nagłe i porywiste wiatry.
Ponadto, dla urządzeń służących jako źródło ciepła nie należy umieszczać jednostki zewnętrznej bezpośrednio nad chodnikami i podjazdami. Należy ją natomiast ulokować na podstawie PCV lub innych stopach antywibracyjnych oraz przy urządzeniach-źródłach ciepła dodatkowo na bloczkach betonowych. Jeśli jednostka jest montowana pod sufitem, umieszcza się ją na wspornikach typu U, natomiast przy montażu na elewacji budynku na wspornikach typu L. Jeśli chodzi o konkretne miejsca, możemy wybierać spośród elewacji budynku, miejsca sąsiadującego z budynkiem, dachu, czy balkonu.
Pozwolenia i zgody
O ile jej montaż w domu jednorodzinnym nie stanowi żadnego problemu - pod warunkiem, że głośność jednostki nie przekracza ustalonych norm - tak w przypadku bloków wielorodzinnych sprawa może się nieco skomplikować. Zgodnie z ustawą o własności, elewacja budynku stanowi część wspólną, co pociąga za sobą konieczność uzyskania zgody od wspólnoty mieszkaniowej. Jeśli zdecydujemy się na montaż bez niej, ryzykujemy koniecznością usunięcia klimatyzatora oraz naprawy elewacji z własnej kieszeni.
Dotyczy to także elewacji balkonu, która również zaliczanej do części wspólnej. Co innego już posadzka balkonu, która zaliczana jest do integralnej części lokalu. Jeśli więc zdecydujemy się postawić jednostkę zewnętrzną na posadzce, wówczas nie musimy zabiegać o uzyskanie jakiejkolwiek zgody. Jest to z pewnością najwygodniejsze rozwiązanie.
Jeśli jednak wybieramy opcję montażu na elewacji, wówczas najczęściej zajdzie potrzeba uzyskania określonych zgód i pozwoleń. W pierwszej kolejności projekt musi zostać zaopiniowany przez zarządcę budynku, który powinien sprawdzić projekt oraz ustalić ewentualne wymogi administracji. Ważna jest także zgoda najbliższych sąsiadów - jednostka zewnętrzna nie może bowiem być dla nich uciążliwa, zwłaszcza w nocy.
Co z budynkami zabytkowymi? W pierwszej kolejności upewniamy się, czy kamienica posiada status prawny zabytku, kierując zapytanie do Wojewódzkiego Konserwatora Zabytków. Podmiot ten powinien również udzielić zaleceń, określających zakres zmian, którym może zostać poddana elewacja. W przypadku uzyskania zgody należy pamiętać, że po wykonaniu montażu ściana zewnętrzna musi zostać przywrócona do poprzedniego stanu w razie powstania uszkodzeń.
Alternatywne rozwiązania - Klimatyzatory bez jednostki zewnętrznej
Nie w każdym przypadku możemy zdecydować się na montaż klasycznego splita. Jedną z rozwiązań stanowią monoklimatyzatory, w których powietrze odprowadzane jest za pomocą dwóch otworów, wykonywanych w przegrodzie zewnętrznej. Cały układ, zbliżony konstrukcyjnie do standardowej klimatyzacji split, zamknięty jest w szczelnej obudowie, montowanej na ścianie przy suficie lub podłodze.

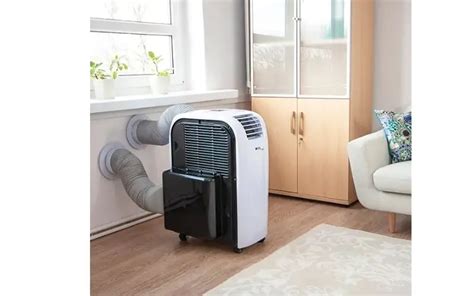

Kolejnym rodzajem klimatyzatorów, niewymagającym montażu jednostki zewnętrznej, będą klimatyzatory przenośne. Urządzenia najczęściej stosuje się tam, gdzie nie istnieje możliwość wykonania tradycyjnej instalacji klimatyzacji typu split lub inwestycja ta jest mało opłacalna (np. w wynajmowanym na kilka miesięcy mieszkaniu). W ich przypadku konieczne będzie zrobienie otworu, do którego przyłącza się rurę wylotową, odprowadzająca gorące powietrze i skropliny.
Niestety rozwiązanie to obarczone jest pewnymi wadami. Pierwszą z nich będzie poziom hałasu - znacznie wyższy niż w przypadku innych klimatyzatorów - oraz zadowalająca wydajność jedynie w mniejszych pomieszczeniach. Nie da się jednak ukryć, że klimatyzatory przenośne to wygodne rozwiązanie, cenione za szybkość i prostotę montażu.
Odprowadzanie skroplin
Wszystkich, którzy trafili do nas, szukając alternatywnych rodzajów klimatyzatorów, niewymagających odprowadzania skroplin, musimy rozczarować - takie rozwiązania nie istnieją. Najwygodniejszym sposobem odprowadzania skroplin w klimatyzatorach jest podłączenie systemu transportu skroplonej wody do istniejącej instalacji kanalizacyjnej. Jedyną rzeczą, o której będziemy musieli wtedy pamiętać, będzie okresowe sprawdzanie szczelności odprowadzeń, np. Drugim rozwiązaniem będzie wyprowadzenie rurek z jednostki zewnętrznej na zewnątrz budynku, do pojemnika lub rynny. Tu będziemy musieli pamiętać jedynie o jego regularnym opróżnianiu.
O ile nie nastręczy nam to problemów, gdy mieszkamy w domkach, tak w przypadku budynków wielorodzinnych sposób ten będziemy musieli dokładnie przedyskutować z zarządcą budynku - cały system musi zapewniać odpowiednią szczelność, by nie uszkodzić elewacji.
Warto podkreślić, że system odprowadzania skroplin na zewnątrz budynku, do przygotowanego pojemnika lub rynny, jest rozwiązaniem tańszym, mniej kłopotliwym w montażu, zazwyczaj nie wymaga stosowania pompek skroplin, które często montujemy gdy odprowadzamy skroplinę do instalacji wewnętrznej. Często jest to też jedyna możliwość gdy montujemy klimatyzację w urządzonym mieszkaniu, unikamy np. kucia płytek w łazience by dostać się do instalacji.
W sytuacji, gdy nie mamy możliwości grawitacyjnego odprowadzenia skroplin w klimatyzacji zewnętrznej, ekipa montażowa powinna zalecić nam zakup specjalnej pompki, która wypompuje wodę z tacki ociekowej, odprowadzając ją następnie do odpływu. pompki odśrodkowe zbiornikowe, wykorzystujące turbinę. pompki perystaltyczne (wyporowe), zbudowane z walców, umieszczanych na rotorze. Pompki tłokowe, cenione za wyjątkowo niski poziom hałasu, niewielkie wymiary i łatwy sposób instalacji. O ile to możliwe wskazane jest unikanie montowania pompek skroplin.
Jak działają pompy kondensatu? | Spec. Sense
Poziom hałasu jednostki zewnętrznej
Czy jednostka zewnętrzna klimatyzacji jest głośna? Na samym wstępie warto zastanowić się, co wpływa na poziom hałasu pracy jednostki zewnętrznej. Mowa tu o rodzaju klimatyzatora, mocy urządzenia oraz technologii chłodzenia. Dlatego też każde rozwiązanie odznacza się innymi wartościami. Z reguły praca jednostki wewnętrznej jest cichsza niż zewnętrznej. Ta druga może generować hałas na poziomie 50-65 dB, chociaż nowoczesne technologie często charakteryzują się cichszym funkcjonowaniem.
Funkcje dodatkowe klimatyzatorów
Klimatyzatory, zarówno typu split, jak i przenośne, opierają swoje działanie na tych samych podstawowych zasadach - przepływie czynnika chłodniczego przez system, zmianie jego stanu skupienia oraz wymianie ciepła między powietrzem a otoczeniem. Niewiele osób zdaje sobie sprawę, że klimatyzatory z podstawową funkcją chłodzenia umożliwiają także ogrzewanie pomieszczeń czy stałą wymianę powietrza zużytego na świeże (wentylację).
Do innych funkcji systemów klimatyzacji zaliczamy także osuszanie powietrza, oczyszczanie go z roztoczy, alergenów, a nawet sierści, a także monitorowanie i regulowanie wilgotności powietrza.
Chłodzenie to nie jedyna funkcja dobrej klasy klimatyzatora. Jednostka wewnętrzna w nowoczesnym systemie klimatyzacji wyposażonym w system wykorzystujący sprężarkę inwerterową może pracować w trybie grzewczym. Takie klimatyzatory mają możliwość odwrócenia obiegu termodynamicznego i ogrzewania powietrza w pomieszczeniu, w którym są zainstalowane. Wybór takiego systemu klimatyzacji, w której jednostka wewnętrzna umożliwia grzanie powietrza umożliwia wsparcie systemu centralnego ogrzewania w okresach grzewczych, a w okresach przejściowych całkowite przejęcie funkcji grzania pomieszczenia.
Nowoczesne klimatyzatory są wyposażone w wysoko skuteczne filtry hepa, filtry antybakteryjne, węglowe oraz w jonizatory powietrza. Tak skuteczna filtracja to dodatkowy atut wykorzystania dobrej klasy systemów klimatyzacji w domach, mieszkaniach i biurach. Jednostka wewnętrzna wyposażona w filtry hepa umożliwia usuwanie z powietrza tak drobnych zanieczyszczeń jak cząstki pyłu zawieszonego PM 2,5 oraz PM 10. Dodatkowo, jeśli jednostka wewnętrzna wyposażona jest w filtr antybakteryjny pokryty specjalistycznymi preparatami antybakteryjnymi obniża w 99% ilość namnożonych bakterii zarówno w przetłoczonym powietrzu jak i na powierzchni wymiennika ciepła klimatyzatora.
Niektóre klimatyzatory wyposażone w jonizatory powietrza cechują się jeszcze wyższą sprawnością filtracji powietrza ze szkodliwych zanieczyszczeń, dzięki wytwarzaniu ujemnych jonów zatrzymujących na powierzchni filtrów bakterie, roztocza i alergeny. Jednostki wyposażone w filtry węglowe zatrzymują lotne związki organiczne występujące w zanieczyszczonym powietrzu oraz charakteryzują się znacznym stopniem uzdatniania powietrza z nieprzyjemnych zapachów.
Sterowanie systemem klimatyzacji najczęściej odbywa się poprzez pilota umożliwiającego zdalną kontrolę jednostką wewnętrzną. Pilot umożliwia oczywiście sterowanie wszystkimi funkcjami urządzenia jednak wymaga obecności użytkownika w bezpośredniej bliskości klimatyzatora. Warto więc zwrócić uwagę na to, czy wybrany klimatyzator oferuję możliwość sterowania za pomocą domowej sieci wi fi. Takie rozwiązanie znacznie podnosi komfort użytkowania i kontroli parametrów pracy instalacji chłodniczej. Podłączenie systemu klimatyzacji do sieci wi fi i sterowanie chłodzeniem z poziomu wygodnej i przejrzystej aplikacji z poziomu tabletu lub smartfonu umożliwia kontrolę nad systemem z dowolnego miejsca na świecie.
